如何正确选择传感器封装以提高使用寿命
传感器作为感知世界的“神经末梢”,在现代工业、医疗、航空、汽车、消费电子等众多领域中扮演着核心角色。然而,决定其长期稳定运行与精确感知的关键因素,不仅仅在于其内部核心技术,还在于一个经常被忽视却至关重要的部分——封装。封装不仅起到物理保护的作用,更直接影响传感器在复杂环境中的寿命、可靠性、响应效率以及信号输出质量。尤其是在高湿、高温、高腐蚀或机械冲击频繁的使用场景下,封装材料的选择、结构设计以及密封工艺的优劣,决定了传感器是否能维持长期稳定运行。因此,针对不同应用场景科学选择封装形式,已成为提升传感器寿命与性能的关键策略之一,本文将系统解析影响封装选择的主要因素、不同封装类型的特性优劣,并提出在实际工程中提高传感器使用寿命的具体策略。
一、传感器封装的核心作用
传感器封装并非单纯的外壳,其任务远超“防尘防水”这么简单。从功能维度来看,封装承担以下几项关键作用:
保护内部元件:防止外界湿气、腐蚀性气体、机械撞击或电磁干扰对敏感组件造成损坏;
维持热稳定性:通过良好的散热或隔热机制,确保传感器工作在合理温区;
信号传输保障:封装形式直接影响引线连接、信号放大电路的布设与屏蔽效果;
增强环境适应性:针对高压、深海、高空、极热极寒等特殊环境,封装材料需具备特定的化学惰性和机械强度。
因此,错误或粗糙的封装设计,往往是导致传感器寿命大幅降低或性能漂移的主要原因。
二、影响封装选择的关键因素
1. 使用环境
温度范围:高温场合需选用陶瓷、金属或液晶聚合物等高热稳定性材料;
湿度与水汽:水汽渗透对电容、电阻型传感器影响极大,需选用气密封装如玻璃钎焊封装;
腐蚀性气体或液体:化工环境中需采用耐酸碱的不锈钢、氟塑封装;
机械振动与冲击:封装需兼顾柔性缓冲层与高强度外壳结构设计。
2. 电气性能要求
高频传感器或低电平模拟信号输出对封装屏蔽性能要求高;
数字输出传感器需合理布局EMI滤波结构与接地设计。
3. 尺寸与集成度
微型设备如可穿戴设备、医疗内窥传感器,需采用高密度集成封装(如COB、Wafer Level封装);
工业场景下则偏好标准化模块便于更换和维护。
三、常见封装类型与适用领域分析

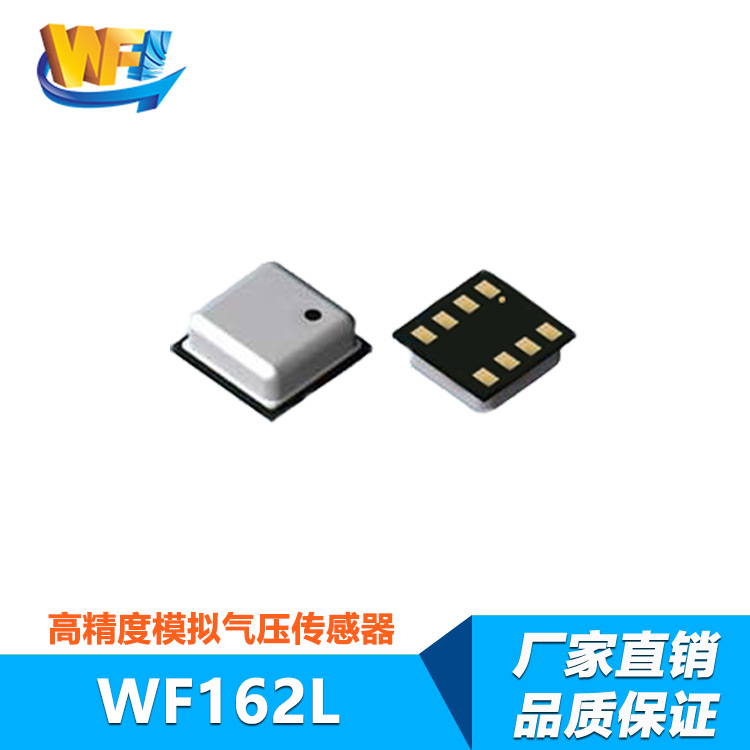

1. 金属封装(TO封装、焊接不锈钢壳)
优点:高强度、良好气密性、耐高温、适合恶劣环境;
缺点:制造成本较高,加工复杂;
适用场景:石油探测、航空航天、重工业传感器。
2. 陶瓷封装
优点:优良的电绝缘性与热导率,化学惰性强;
缺点:脆性大,抗冲击能力弱;
适用场景:医疗、高温测试、电容传感器。
3. 塑料封装(环氧树脂、LCP等)
优点:低成本,轻质,适合批量生产;
缺点:密封性较弱,耐温能力有限;
适用场景:消费电子、汽车车内传感器。
4. 玻璃封装
优点:优良的气密性与绝缘性,适合微型化封装;
缺点:成本较高,加工要求精密;
适用场景:微型MEMS传感器、医疗植入式设备。
5. 模块封装(带接口标准外壳)
优点:便于安装、更换、接线统一;
缺点:体积大,集成度低;
适用场景:工业现场温湿度、压力、流量传感器等。
四、不同应用场景下的封装策略建议
1. 高温高压环境
推荐使用陶瓷—金属复合封装或焊接型不锈钢封装,辅以密封圈结构和热膨胀协调设计,避免高温下结构胀裂或泄漏。感温器件常采用Kovar合金+陶瓷封装方式,以抵御热应力。
2. 高湿高腐蚀场合
传感器必须具备高等级IP防护等级(IP67及以上),且建议采用氟塑材料包覆或玻璃焊封技术;电路部分需整体封胶或使用共晶封装,避免湿气造成信号漂移。
3. 强震或冲击频繁应用
如机械臂、车辆底盘等场合,应选择金属外壳+内部减震硅胶层+柔性导线结构的封装方式,以防元件断裂或焊点脱落。封装壳体螺丝联结必须具有防松处理。
4. 可穿戴医疗设备
封装应采用无毒、亲肤、防水且轻便材料,如液晶聚合物LCP、医疗级硅胶。需兼顾人体温度、汗液的影响,封装还要支持无线充电、通信功能的布线与保护。
五、封装工艺对寿命的影响机制解析
密封工艺不良:导致湿气进入,造成电极腐蚀、电容漂移、电流短路;
热膨胀系数不匹配:不同材料热应力叠加会使芯片断裂或键合失效;
焊接不均:焊点气孔或虚焊造成信号接触不良,温度循环下更加明显;
塑封材料老化:紫外线照射或长期应力加载造成树脂龟裂、封装漏水。
因此,在选定封装方案后,还需确保制造过程中温控、真空度、压力以及固化条件的严格控制。
六、封装寿命评估与验证方法
选择合适的封装形式后,还应通过以下方式来评估其可靠性:
热循环测试(Thermal Cycling):测试材料因温度变化引发的应力疲劳;
湿热老化实验:验证封装抗湿气渗透能力;
震动与冲击测试:确认封装结构能否承受实际使用中的机械扰动;
气密性测试(Helium Leak):检测封装是否存在微泄漏路径;
盐雾测试:评估封装金属件抗腐蚀能力。
以上测试不仅能验证封装寿命,也为产品在大规模量产前的质量把控提供依据。
七、提高传感器寿命的封装优化建议
多层复合封装设计:通过外壳+内部灌封+表面涂层形成多重防护屏障;
功能分区封装:传感部分与信号调理部分分开封装,避免互相干扰;
智能封装监测:引入温度、电阻、湿度等监控点,用于评估封装健康状态;
标准接口设计:使用国际标准插头/螺丝接口,便于维护、更换,避免损伤本体;
材料老化评估模型引入:建立不同环境下材料寿命预测模型,提前干预替换周期。
综合来讲,传感器的优异性能,若是缺乏可靠的封装支持,犹如精密仪器裸露于风雨之中,注定难以长久。面对快速发展的智能制造和复杂多样的应用需求,只有在产品设计阶段就系统考虑封装材料、结构与工艺的最优组合,才能确保传感器在实际应用中长期稳定运行、准确输出数据,真正实现“高性能+高寿命”的目标。企业在开发新型传感器产品时,应将封装视作系统设计的核心环节,而非附属流程。唯有如此,方能在技术竞争中立于不败之地。
