霍尔位置传感器满足电机位置的闭环控制

发布时间：2025年07月23日 17时31分28秒

次浏览

　　电机控制技术是现代自动化系统的核心支柱，而位置检测又是电机精密控制不可或缺的重要环节。特别是在伺服控制、电动车驱动、机器人关节以及CNC加工中心等应用中，准确获取电机转子的实时位置，是确保系统高响应性与高精度的关键。为了实现对电机的精确闭环控制，必须借助一种性能稳定、响应快速、体积小巧且适用于复杂环境的传感器技术。霍尔位置传感器以其非接触式检测、高可靠性和良好的性价比，在各种电机控制系统中扮演着至关重要的角色，通过对霍尔位置传感器的合理部署，控制系统可以实时感知电机转动的位置变化，从而动态调整驱动信号，实现真正意义上的位置闭环控制，大幅度提升了系统的运行效率、稳定性和抗干扰能力。

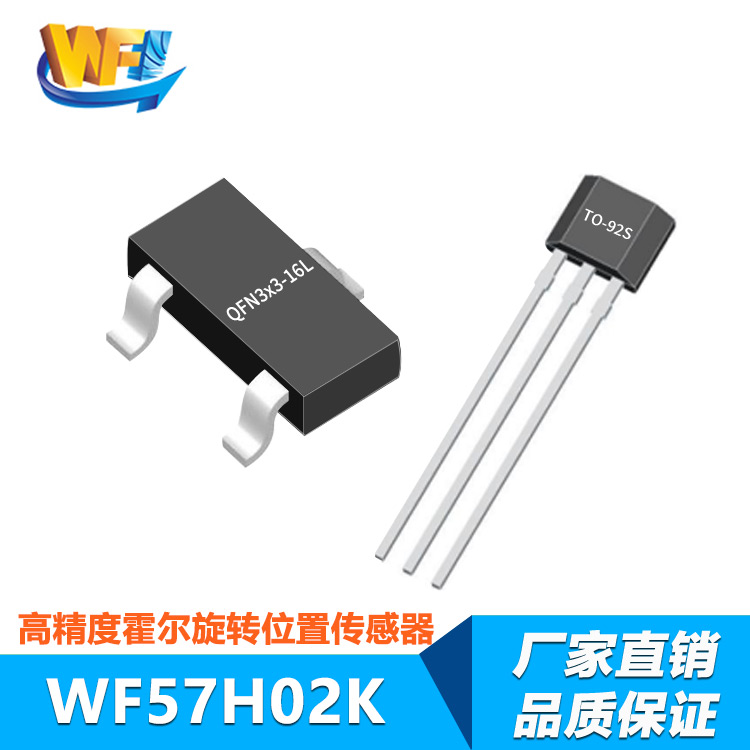

　　一、霍尔位置传感器的基本原理

　　霍尔位置传感器基于霍尔效应原理工作，霍尔效应指的是，当电流通过导体或半导体材料，并同时施加一个垂直于电流方向的磁场时，会在材料的侧面产生电势差，这个电势差即为霍尔电压。霍尔传感器利用这一特性，将磁场的强度或方向变化转化为电信号。

　　在电机应用中，通常在电机转子上固定若干磁钢，而霍尔传感器则安装在定子或相对固定的位置。随着转子的旋转，传感器感受到的磁场周期性变化，继而输出对应的电信号。控制系统通过解析这些信号，便能获得当前转子的位置及运动趋势。

　　霍尔传感器分为模拟型和开关型两类。前者输出连续电压信号，适用于细粒度的位置监测;后者输出高低电平信号，适用于检测特定角度或位置点，尤其在三相无刷直流电机(BLDC)中得到广泛应用。

　　二、电机闭环控制系统的核心需求

　　闭环控制(Closed-loop Control)指的是将控制对象的实际输出反馈回控制系统，使得系统依据反馈值与目标值之间的误差，调整控制输入，以达成理想状态。这一机制对电机控制系统提出了如下几个核心需求：

　　实时性：系统需实时获取电机当前位置，以便即时调整驱动信号。

　　精度：误差必须控制在严格范围内，尤其在高精度伺服系统中，位置精度需达到微米甚至纳米级。

　　抗干扰能力：必须在电磁噪声、电流波动和环境扰动下稳定运行。

　　响应速度：控制系统对误差的响应速度越快，动态性能越好。

　　体积与集成性：对空间受限的应用，如无人机、电动车轮毂电机等，要求传感器体积小、易集成。

　　霍尔位置传感器因其结构简单、响应快速、耐高温和抗干扰性强，成为满足上述闭环控制要求的理想解决方案。

　　三、霍尔传感器在电机控制中的布置方式

　　霍尔传感器在电机中的安装方式直接影响其检测精度与系统响应时间。常见的布置方式如下：

　　1. 三相无刷直流电机中的120°电角度布置

　　这种布置中，三个霍尔传感器分别安装在电机定子上的三个特定位置，彼此间隔120°电角度。转子旋转时，每一个霍尔传感器依次输出高低电平的脉冲信号，通过组合这三组信号，控制器可以精确判定转子所在的扇区，并据此决定电机的换相时机。

　　2. 位置编码式布置

　　在伺服电机或精密运动系统中，霍尔传感器可以通过更密集的布点方式形成类似编码器的作用，输出更高分辨率的位置反馈。这种方式可配合PWM信号调制，实现更细致的控制。

　　3. 集成式封装布置

　　为简化安装，提升稳定性，部分霍尔传感器已集成于电机内部模块中，结合驱动电路一体化设计，有效缩小体积并提升抗干扰能力。

　　四、霍尔位置传感器与闭环控制的耦合机制

　　霍尔位置传感器的输出信号是实现闭环控制的关键输入之一。其与控制系统的耦合机制主要体现在以下几个方面：

　　1. 位置检测与误差计算

　　控制器实时读取霍尔传感器输出，确定转子位置后，与目标设定值(参考位置)进行比较，计算出位置误差，此误差是控制器判断是否进行调节的依据。

　　2. 控制算法执行

　　基于误差计算结果，控制器调用PID控制、滑模控制、模糊控制或其他高级控制算法，计算出最优控制量，进而驱动逆变器调整供电波形和电流大小。

　　3. 换相逻辑优化

　　在BLDC电机中，霍尔传感器提供的位置信息用于精确换相。闭环系统能够根据负载变化和速度变化动态调整换相角度，提高换相效率与转矩输出稳定性。

　　4. 保护与自适应机制

　　某些高端控制系统结合霍尔位置信号设立异常检测机制，如霍尔信号丢失报警、位置异常识别等，同时还可进行温度或负载补偿，提升系统鲁棒性。

　　五、实际应用案例分析

　　案例一：电动汽车轮毂电机

　　轮毂电机因集成度高、结构紧凑，对传感器体积与精度要求极高。在该类系统中，采用高灵敏度霍尔位置传感器，可以实现精准的换相控制。闭环控制系统通过反馈霍尔信号，调整PWM控制信号频率与占空比，使得电机响应灵敏、启动平稳且能耗降低。

　　案例二：工业伺服控制系统

　　在CNC加工中心中，要求电机能够以极小误差完成精细定位。霍尔传感器配合闭环控制架构(如基于PID的角度位置调节)，能够实现微米级的位移控制，尤其在加工轨迹跟随和轮廓控制中体现出极高的精度与稳定性。

　　案例三：家用电器变频控制

　　如洗衣机、电风扇等变频家电中，霍尔传感器作为核心反馈元件，通过闭环调节系统确保电机转速恒定，即便在电压波动或负载变化的条件下仍可维持平稳运行，从而提高使用寿命和用户体验。

　　六、未来发展趋势与挑战

　　随着智能制造与电动交通的发展，对位置控制的精度与系统智能化水平提出了更高要求，霍尔位置传感器的发展也呈现出以下几个趋势：

　　高分辨率霍尔阵列：通过增加传感器密度、优化信号处理算法，实现更高分辨率的位置信号输出。

　　集成化智能模块：未来的霍尔传感器将更多地与MCU、驱动芯片集成，构成“智能传感+控制”一体化模块。

　　低功耗设计：尤其适用于便携式设备与新能源系统，低功耗霍尔芯片将成为主流。

　　自校准与AI算法融合：结合自校准机制与边缘计算，传感器将具备环境自适应与自学习能力，提高系统自律性与稳健性。

　　挑战方面，则主要包括环境温漂误差控制、高频响应处理能力限制、以及极限精度提升的材料与结构瓶颈。

　　总而言之，霍尔位置传感器作为一种成熟可靠的磁场感知元件，在现代电机位置闭环控制系统中占据核心地位。无论是在高性能工业伺服电机中，还是在追求性价比的消费级电器中，它都能展现出优异的检测能力与适应能力。随着技术的不断进化和应用场景的日益扩展，霍尔位置传感器将在更高精度、更强智能化、更广泛系统中继续发挥关键作用，推动电机控制迈向更高效率、更高安全性与更强适应性的新时代。
