半导体传感器以微纳工艺实现灵敏度再提升

发布时间：2025年10月16日 16时59分31秒

次浏览

　　高精度检测与智能控制的需求正推动传感技术迈向更高层次的演进。半导体传感器作为现代传感体系的核心构件，其性能水平直接决定了整个测量系统的响应速度、稳定性与信号分辨能力。面对复杂多变的工业与民用场景，传统工艺制造的半导体传感器虽然在可靠性方面表现稳定，但灵敏度、响应时间以及功耗等关键参数仍存在提升空间。微纳工艺的崛起，为突破这一瓶颈提供了全新的路径。通过在材料层面、结构尺度以及信号处理环节实现微观化与集成化，半导体传感器的灵敏度得以显著增强，其对微弱物理量变化的捕捉能力远超以往，为智慧制造、医疗检测、能源监测等领域带来更精密的数据支撑。技术革新的核心不再局限于元件堆叠，而是向着微观结构优化、界面控制及信号放大机制的深层融合迈进。

　　一、微纳工艺的引入为传感器制造打开新格局

　　半导体传感器的发展历程中，制造工艺一直是决定性能的关键变量。传统的微米级加工手段虽然能实现批量化生产，但受限于尺寸、掺杂精度及薄膜控制能力，灵敏度提升遇到了瓶颈。微纳工艺技术的引入，使传感器结构向纳米级演化成为可能。借助光刻、电子束曝光、原子层沉积(ALD)及深反应离子刻蚀(DRIE)等工艺手段，制造者能够在材料表面构建出具有高度可控性的纳米级敏感结构，从而极大改善应变、电荷或热量的传递路径。

　　微纳工艺不仅改变了结构尺寸，更改变了传感机理。过去依赖宏观应力变形或温差响应的器件，如今可通过量子尺寸效应、界面电子俘获效应以及表面声波传播效应实现信号放大。以纳米线或纳米薄膜为核心的敏感单元，可在极低能耗下产生可观的电信号输出，从而实现高灵敏度、低漂移、快速响应等多重性能优化。

　　二、半导体材料与微纳结构的融合优势

　　半导体材料本身具有优异的电学、热学及光学特性，是传感器理想的基底。通过微纳工艺，可以在硅(Si)、砷化镓(GaAs)、氮化镓(GaN)等基底上构建出更复杂的复合结构，以实现对不同物理量的高灵敏度检测。例如，纳米多孔硅结构能够显著提高气体吸附面积，使气体传感器在极低浓度下仍具备清晰响应;而基于GaN的纳米台面结构则能增强压电响应，实现高频信号检测。

　　微纳加工还使得异质集成成为现实。通过将不同能带宽度的半导体材料进行纳米级粘结与接触，可以构成多层复合敏感单元，从而在同一芯片上实现多物理量检测。这种异质结构的设计不仅拓展了半导体传感器的适用范围，也提高了信号的区分能力。例如，温度与应力往往会同时影响测量结果，而多层异质集成结构可在内部完成信号分离，避免外界干扰引起的误差。

　　三、灵敏度再提升的核心机理

　　灵敏度是衡量传感器性能的核心指标，其提升离不开材料、电路与结构的协同优化。微纳工艺为这种协同创造了理想条件。

　　1.应变集中效应

　　通过在敏感层中引入纳米级悬臂梁、桥式结构或微孔阵列，可将外部应力集中于特定区域，从而放大输出信号。纳米悬臂结构可对极微小的力变化作出响应，使输出电信号增幅成倍提高。

　　2.表面效应增强

　　纳米尺度下，材料表面原子比例大幅增加，导致表面态密度显著上升。这种特性使得载流子更容易受外界物理或化学变化影响，从而增强了传感响应。特别在气体或生化传感领域，表面效应成为提升灵敏度的关键。

　　3.隧穿与量子效应应用

　　当敏感层厚度降至纳米级时，电子传输不再受经典扩散规律支配，而表现出量子隧穿特征。微弱的外界变化即可引起隧穿几率的显著变化，从而实现超高灵敏度响应。这种机制正逐步应用于压力、磁场及生物分子检测领域。

　　4.噪声抑制与信号放大并行设计

　　通过纳米工艺可实现低噪声放大电路的近距离集成，使信号在生成后立即被处理，避免外部干扰。部分研究还采用纳米级热稳定结构，以降低温漂对输出信号的影响。

　　四、微纳工艺下的制造创新路径

　　为了实现批量化、高良率与高一致性的微纳结构制造，科研团队与企业均在工艺链整合上展开了探索。

　　1.光刻与纳米压印结合

　　利用光刻定义大尺度图形，再通过纳米压印复制纳米结构，可在保持高精度的同时降低制造成本。这一方法适用于大面积传感阵列的生产。

　　2.原子层沉积实现超均匀薄膜

　　ALD技术可在原子级厚度精度下沉积薄膜，使敏感层厚度差异控制在亚纳米级，从而保证不同器件的一致性。这对于要求极高重复性的工业级传感器极为关键。

　　3.硅基与柔性基底结合

　　新一代柔性半导体传感器通过微纳转印工艺，将纳米结构从刚性硅片转移至聚酰亚胺或PDMS等柔性基底上，实现可弯曲、可拉伸的检测设备。该类器件在可穿戴电子与生理信号监测领域展现出巨大潜力。

　　4.深反应离子刻蚀(DRIE)构建三维结构

　　DRIE技术能够在硅片中刻蚀出高纵深比的微通道或腔体，配合纳米涂层形成三维敏感空间，从而提升信号采集的立体性。

　　五、性能优化与系统级协同

　　半导体传感器的灵敏度提升不仅取决于单一元件性能，还依赖于系统级集成。

　　通过微纳工艺实现的传感单元可与信号处理芯片、放大模块及通信单元同芯片集成，形成系统级封装(SiP)或片上系统(SoC)。这种高度集成的方式减少了寄生电阻、电容及信号传输延迟，使得灵敏度提升能够得到完整体现。

　　此外，微纳制造使得温度补偿、自动校准和噪声抑制电路可以直接嵌入芯片，形成自适应补偿结构。对于高精度测量而言，这种主动控制机制极为关键，它能使传感器在复杂环境中保持稳定输出。

　　六、典型应用场景的灵敏度突破表现

　　1.工业自动化检测

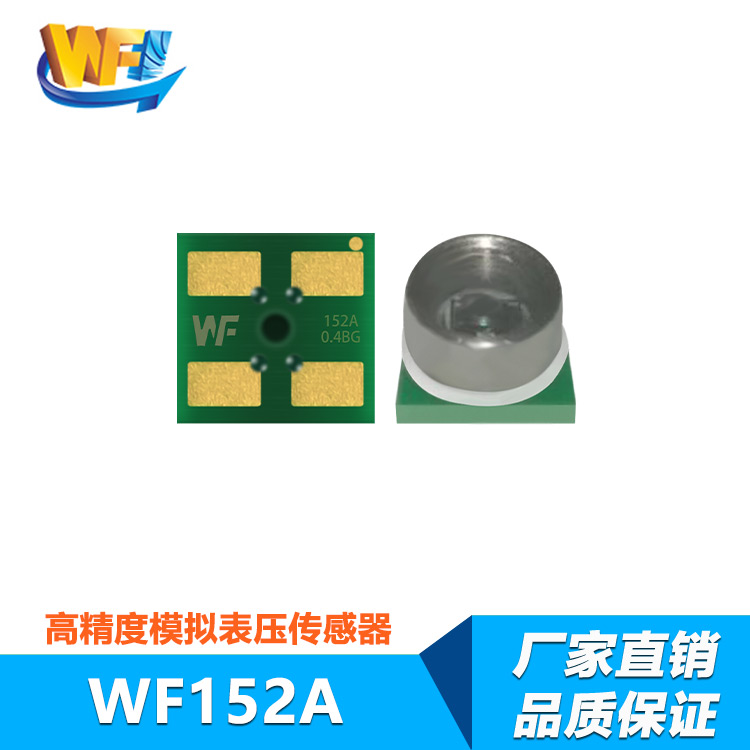

　　微纳工艺打造的半导体压力传感器可在极低压力变化下实现信号分辨，例如0.01Pa级别的检测精度，使高端液压控制系统能够实时自校。其灵敏度提升带来了设备响应的平滑性，减少了机械冲击与能耗。

　　2.智能医疗领域

　　采用纳米薄膜和柔性基底的半导体传感器能够贴合皮肤表面，捕捉极微弱的脉搏波动与温度差异，为血压、血糖及呼吸监测提供精准数据支持。其高灵敏度特性让医疗检测从实验室走向个人终端。

　　3.环境监测与能源系统

　　通过纳米多孔结构与表面改性技术，气体半导体传感器可对ppb级气体浓度变化作出响应，广泛用于空气质量监测与工业泄漏预警。此外，基于微纳热电结构的传感器可实现能量自供给，降低长期运行成本。

　　4.航天与国防应用

　　微纳结构的高响应速率与低漂移特性使其在高动态环境下仍能准确反馈，如飞行姿态监测、导引控制及微推力测量。此类传感器重量轻、体积小、耐辐射，符合航天系统的小型化趋势。

　　七、微纳工艺带来的挑战与应对

　　虽然微纳工艺显著提升了传感性能，但其制造复杂度、成本与可靠性问题同样突出。

　　首先，纳米结构对环境污染极为敏感，制造过程需在超净环境中进行，增加了生产成本。其次，结构越微小，机械强度越低，长期使用中易受热应力与疲劳影响。为此，研究人员正在采用多层复合保护膜与自修复涂层技术，以提升器件寿命。

　　此外，大规模量产中如何保持纳米特征一致性仍是难点。当前解决途径主要包括智能化工艺监控、AI算法调参及纳米计量技术引入，通过实时反馈控制确保每一片晶圆的结构精度。

　　八、未来发展趋势与展望

　　未来的半导体传感器将向更高集成度、更低能耗与更强感知能力方向发展。微纳工艺将在这一进程中继续发挥核心作用。

　　一方面，纳米异质集成与CMOS兼容工艺将实现传感、计算与通信的一体化，使传感器不仅能感知，还能“思考”;另一方面，二维材料与量子材料的引入将突破传统半导体的性能极限，利用石墨烯、MoS₂等超薄材料，可进一步降低噪声、提高灵敏度。

　　与此同时，AI与微纳制造结合将开启“智能工艺”时代。通过算法驱动的实时工艺控制，设备可自我学习最佳参数组合，实现生产的高度稳定性与灵敏度最优解。对于行业而言，这意味着从材料到系统的全链条智能化演进。

　　总而言之，微纳工艺的出现，正让半导体传感器从传统性能极限中解放出来。灵敏度的再提升不只是技术指标的跃升，更是传感器功能边界的扩展。通过纳米级结构设计、异质集成与智能制造的融合，半导体传感器正逐步实现从单一感知到智能反馈的跨越。这种革新将深刻影响工业控制、医疗健康、智慧城市、航天国防等多个领域，为未来信息社会提供更加精准而可靠的数据基石。微观之变，终将塑造宏观之势，半导体传感器正以微纳工艺为翼，迈向更高层次的灵敏度与智慧化新纪元。
